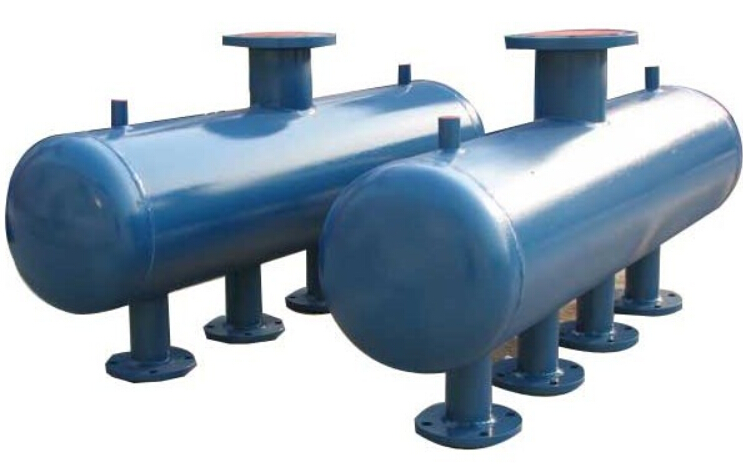

　　分集水器產品簡介

　　安徽華強環保科技有限公司生產的分集水器是由分水器和集水器組合而成的水流量分配和會集裝置。

　　分水器是將一路進水通過一個容器分為幾路輸出的設備，而集水器則是將多路進水通過一個容器一路輸出的設備。其管理若干的支路管道，分別包括回水支路和供水支路，其多為DN350-DN1500不等，用鋼板制作，屬于壓力容器類專業制造，其需要安裝壓力表溫度計。它一方面將主干管的水按需要進行流量分配，保證各區域分支環路的流量滿足負荷需要，同時還要將各分支回路的水流匯集，并且輸入回水主干管中，實現循環運行。其回水再利用，可達到更節能的效果，可以同時滿足供熱與制冷的需要，其廣泛應用于鍋爐、中央空調、工業循環冷卻水系統、熱水系統。

　　分集水器工作原理

　　分水器就是起分流作用的

　　●1.當管路較多時，若采用過多的三通、四通等配件的話，系統的能量損失很大。

　　●2.方便用戶操作，當采用分水器后管路走向清晰明朗，易操作。

　　●3.方便維修，分水器上的接口都是法蘭連接的，可以說目的就是便于拆卸和維修。

　　●4.減少系統壓差。

分水器是將一路進水分散為幾路輸出的設備，而集水器是將多路進水匯集起來在一路輸出的設備。結構由主管、分路支管、排污口、排氣口、壓力表、溫度計等組成直徑較大的筒體上裝有人孔或手孔，材質由碳鋼板卷制，或無縫鋼管制作而成，能承受一定壓力，屬于壓力容器類專業制造，外表面做防腐或保溫處理。集分水器的筒體上根據需要連接多個進出水管，可將各路水匯集或?qū)⒁宦匪至鳎搀w上裝有壓力表或溫度計，可方便觀察筒體內水流狀態。筒體的下端部裝有排污口，用于清洗筒體時的污水流出.其型號多為DN2000-DN1500不等。它一方面將主干管的水按需要進行流量分配，保證各區域分支環路的流量滿足負荷需要，同時還要將各分支回路的水流匯集，并且輸入回水主干管中，實現循環運行。其回水再利用，可達到更節能的效果，可以同時滿足供熱與制冷的需要，其廣泛應用于鍋爐、中央空調、工業循環冷卻水系統、熱水系統。它區別于熱交換機組、真空脫氣機等其他空調系統里面的產品，分集水器主要用于水路系統。

分集水器特點與技術創新

　　1、嚴格按照國家標準圖集《05K232分集水器分汽缸》設計制作，筒體壁厚達到要求。

　　2、根據實際使用情況，優化壓力表及溫度計接口，便于安裝使用，測溫準確。

　　3、根據各接管法蘭，選用蝶閥專用法蘭或者平焊法蘭，確保法蘭與對應閥門的匹配，法蘭與閥門接觸面積大，強度高，少泄露。

　　4、所有焊接接口均打磨光滑，出廠前壓力試驗超過國家標準，確保穩定運行。

　　5、出廠前做水壓試驗,確保產品使用過程中無泄露。

　　6、可根據用戶需要設計集分水器尺寸,確保使用效果。

分集水器的產品選型及計算方法

　　1、筒體直徑比汽水總管的直徑大兩號以上。

　　2、一般可按流經筒體流速計算得出，水的流速一般取0.1m/s------1.0m/s.

　　3、筒體長度L根據接管的個數，直徑大小，管間距來計算，

　　L=130+L1+L2+L3+Li+120+2h

　　筒體需要保溫時l=d1+d2+120

　　筒體不需要保溫時l=d1+d2+80

　　4、筒體上的疏水管及排污管的方位由工程設計決定。

　　以上單位為mm，中藍天公司可根據具體需求，定制各種規格的分集水器。

　　分集水器安裝注意事項

　　1、支架安裝高度由工程設計人員決定，但不得超過1000mm,支架安裝前應做防腐處理。

　　2、支架安裝應滿足筒體熱脹冷縮的要求，應一端固定，另一端采用活動或滑動支架，確保支架工作狀態下的熱脹冷縮。

　　3、工作壓力超過1.0MPa時，在分集水器筒體和壓力表之間應安裝閥門。壓力表和閥門規格根據工藝設計選定。

　　分集水器應用范圍

　　1、蒸汽或熱水鍋爐房的蒸汽、冷凝水、的分配和集中

　　2、 空調機房冷水的分配和集中

　　3、 工業廠房中高低壓蒸汽、冷凝水、熱水、冷卻循環水的分配和集中

　　分集水器產品用途

　　分水器常用于：

　　地板采暖系統中的，分集水器管理若干的支路管道，并在其上面安裝有排氣閥，自動恒溫閥等，一般為銅質較多。口徑小，多位DN25-DN40之間。進口產品較多。

　　空調水系統，或其它的工業水系統中的，同樣管理若干的支路管道，分別包括回水支路和供水支路，但其較大多位DN350-DN1500不等，用鋼板制作，屬于壓力容器類專業制造公司，其需要安裝壓力表溫度計，自動排氣閥，安全閥，放空閥等，2個容器之間需要安裝壓力調節閥，且需要有自動旁通管路輔助。

　　自來水供水系統，分水器的使用有效的避免了自來水管理方面的漏洞，集中安裝、管理水表，并且配合單管多路使用降低了管材采購成本，而且極大的降低了施工時間，提高了效率。自來水分水器通過異徑直接連接于鋁塑主管道，在水表池(水表房)中集中安裝水表，做到一戶一表，戶外安裝、戶外查看。當前全國各地戶表改造正在大范圍進行中。

　　分集水器結構及技術參數

　　一般的，分集水器主要由分水器、集水器和固定支架三部分組成。

　　分水器的直徑，長度，分水器的進出水口數量，大小，分水器的工作壓力，分水器使用材質

?
